一、产品概述：

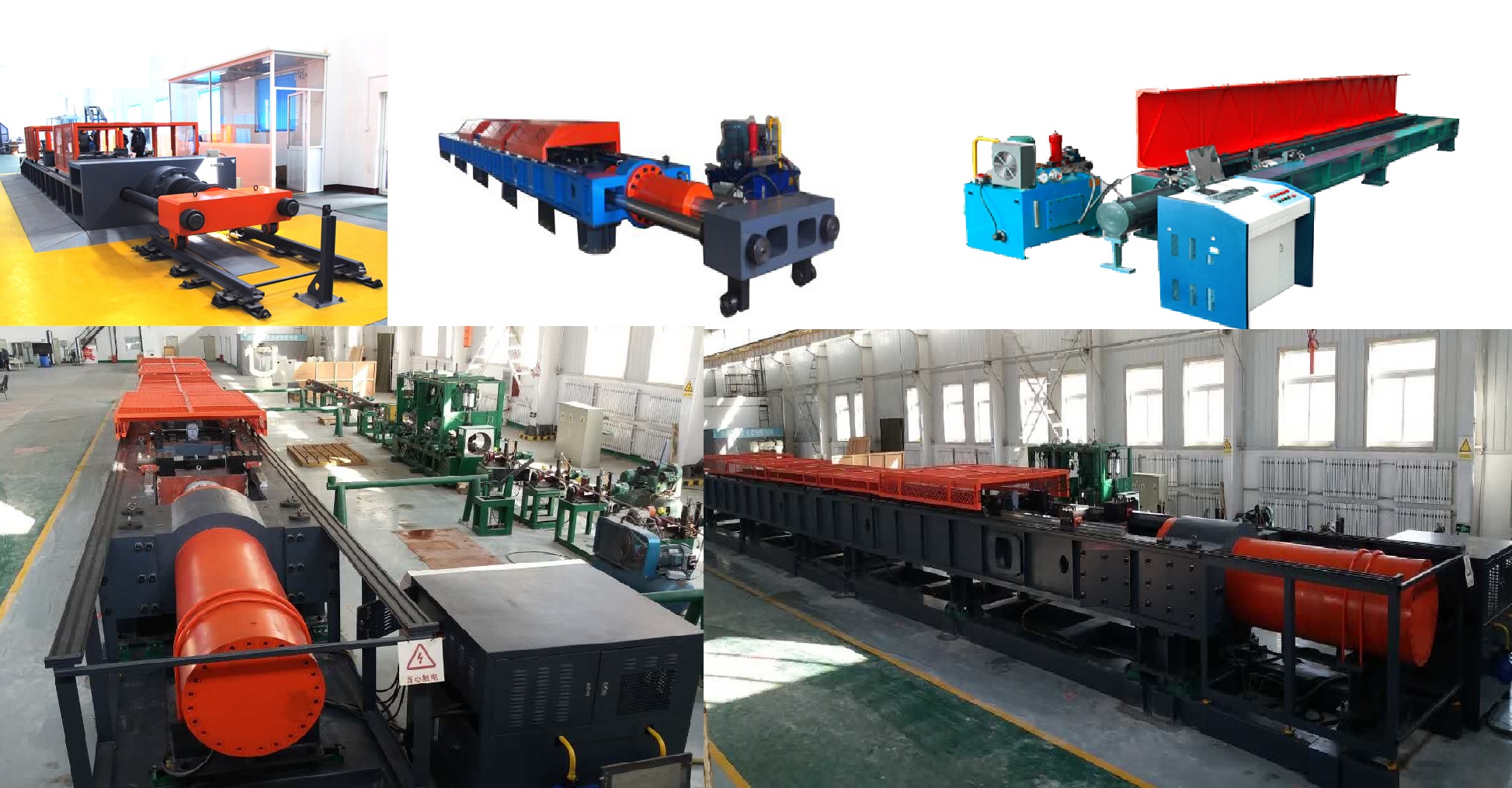

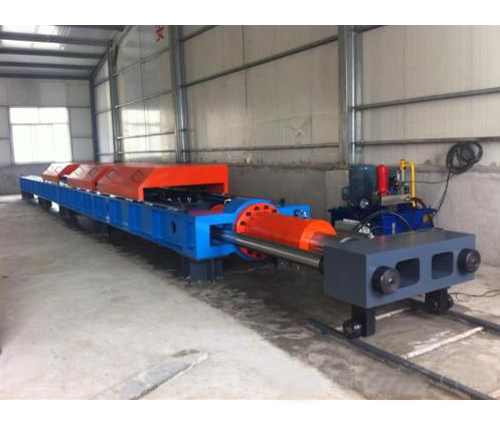

LAW-1000微机控制卧式线路拉力试验机接纳框架结构，单出杆双作用活塞缸施加试验力，盘算机控制系统控制整个试验历程，试验数据由负荷传感器精确丈量，并传输至盘算机，软件系统实时显示试验力和活塞位移，并能够自动剖析、处理及存储试验结果，打印机可直接打印所需的试验报告。适用于锚链、钢绞线、钢丝绳、电线、电缆、电瓷瓶、缆绳、预绞式五金具、光缆金具相关附件等长行程试样的力学性能试验。
本机主要用于纤维绳、钢丝绳索具和锚链等的拉伸性能试验，是一款能满足现代生产科研和教学等行业要求的理想试验设备。
二、产品特点：
该机由主机系统、油源系统、控制系统、电气系统及种种试验附具组成，盘算机控制系统通过控制伺服阀行动来实现对试验历程的自动控制。
1.主机系统
主机接纳高刚性、高稳定性的卧式框架结构，主要由框架、油缸座、主油缸、移动 横梁、前后夹头座及负荷传感器等部件组成，前后夹头座之间为拉伸事情区域，可进行种种质料的拉伸试验。
前夹头座通过拉杆与移动横梁相连，形成施力框架，油缸座、框架、后夹头座形成受力框架，装于前后夹头座上的连接附具划分连接试样两端。单出杆双作用低摩擦活塞缸在液压油的作用下发动前夹头座运动，从而将试验力施加到试样上。
该主机为可调理空间结构。后夹头座与框架重叠部分各有一个销孔，框架上也布有间隔一定间距的销孔，通过插销将后夹头座与框架牢固在一起。当拉伸差别长度的试样时，移动后夹头座到合适的位置，通过手动插销牢固后夹头座，来实现有级调解试验空间的巨细。
移动横梁及前后夹头座通过导轮支撑在导轨上，并可沿导轨前后移动，通过限位开关来控制移动的极限位置。移动横梁及前夹头座的移动由液压系统驱动，移动速度由液压系统的伺服阀控制。
针对证料的试验标准及要领可选择差别的质料试验夹持方法：液压夹持方法、插销式、浇铸式。
2.液压系统
油源系统由油泵电机组、油箱（含阀组及配套设施）、管路系统、强电系统等组成，液压系统接纳差动回路，在满足试验要求的情况下，可以最大限度的节约试验的准备时间。油源接纳压力追随系统，油源系统压力追随负载的增加而增加，可以有效的节约能源。泵站接纳进口伺服阀和进口日本不二越（NACHI）低噪音共轭内啮合齿轮泵，配置不大于5μm精密滤油器；整套系统凭据节能、结构简洁的原则进行设计；油箱配电子式油温、油位计，高压滤油器，空气滤清器等并带有油温、液位、油阻�；び胫甘咀爸�。凭据油路的使用要求，油源配备风冷却装置。
3.电气部分
接纳一体化控制柜，操作控制台接纳台式结构，安排于试验操作区，专门设计的操作面板使种种试验操作一目了然。此控制柜集盘算机、显示器、键盘、鼠标、打印机和控制操作系统于一体，简单明了、使用便当。主要电气元器件接纳进口品牌，如空气开关、交流接触器、中间继电器等均接纳ABB品牌，热继电器接纳西门子品牌等，性能稳定，质量可靠，操作宁静。
4.软件系统
试验软件基于Windows操作平台，具备可编程功效，等速率试验力控制、等速率位移控制、试验力坚持、位移坚持等多种试验模式任意组合，最洪流平的满足了种种试验要领的要求，实现试验需要的种种数据显示、曲线绘制、数据处理及存储打印等功效；数据库中备有多种试验要领、标准（ASTM、ISO、DIN、EN、BS等），通过盘算机发出控制信号到伺服阀，控制伺服阀的开口和偏向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制，控制模式任意设置，无攻击，平滑切换，加载、卸载平稳，具备完整的文件操作功效，如试验报告、试验参数、系统参数均可以文件方法存储。系统分级治理，系统参数对专家级用户全部开放，包管了系统的使用灵活可靠。
该测控系统软件用于试验机进行种种金属及非金属的试验，高精度测力器，线性宽，稳定性好，包管载荷的测力精度，凭据相应标准完成实时丈量与显示、实时控制及数据处理、结果输出等种种功效。
5.宁静�；ぷ爸�
5.1当试验力凌驾最大试验力的2％～5％或设定值时，过载�；�；
5.2当活塞移动到极限位置时，行程�；�；
5.3带有油温、液位、油阻�；び胫甘咀爸�；
5.4试验空间凭据用户需要可有防护罩避免试样断裂蹦出；
5.5当泛起紧急情况时，直接按下控制柜上的急停按钮，断电�；�。
三、满足标准：
GB/T16826-2008《电液伺服万能试验机》要求
GB/T1179-2008《圆线同心绞架空导线》
GB/T2951-2008《电线和光缆绝缘和护套质料通用试验要领》
四、应用行业：
可用于锚链、钩环、电瓷瓶、钢丝绳、电缆、光缆、钢铰线、棒材、绳类等制品或质料的拉伸强度测试�？啥灾种纸鹗簟⒎墙鹗艏案春现柿辖辛ρ阅懿馐院推饰鲅芯�。广泛应用于航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属质料及制造业，可凭据GB、JIS、ASTM、DIN、ISO等标准自动求取最大试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度。
五、技术参数：
产品型号 | LAW-100 | LAW-500 | LAW-1000 | LAW2000 | LAW-5000 | LAW-8000 |
最大试验力（kN） | 100 | 500 | 1000 | 2000 | 5000 | 8000 |
试验力丈量规模 | 2%－100%FS，可凭据用户要求扩至0.4%－100%FS | |||||
试验力示值精度 | 1级，可凭据用户需要准确至0.5级 | |||||
拉伸行程（mm） | 1000-3000可调 | |||||
最大移动速度（mm） | 500 | |||||
调解位置（mm） | 电机推动，可凭据试验要求设多个调解位置 | |||||
电源 | 三相五线制 AC380V | |||||
