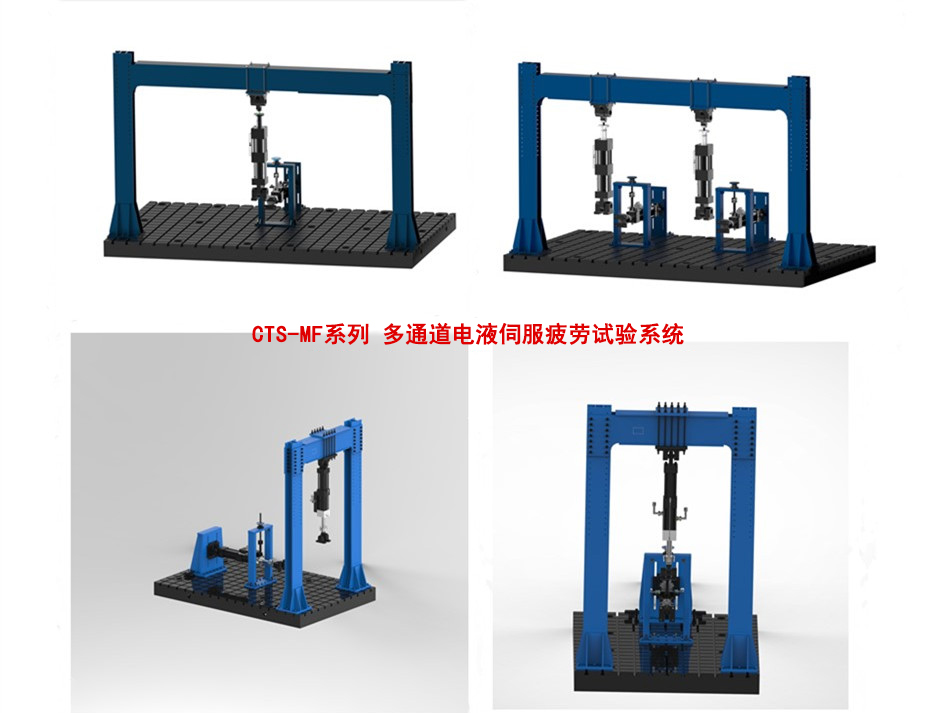

CTS-MF系列多通道电液伺服疲劳试验系统
一、产品概述：
该试验系统主要由多台电液伺服作动器、一台恒压伺服泵站、一套多通道伺服控制器、试验软件、管路及加载架等组成。该试验系统使用灵活 ，即可进行两通道以上作动器的协调加载试验 ，也可进行单通道的加载试验。
多通道电液伺服疲劳系统主要为汽车悬架系统、车身、底盘以及整车、建筑构件、框架、梁、柱、节点、等大型钢筋混凝土结构和钢结构的试验 ，预应力梁、柱、框架等钢筋混凝土预应力构件的试验 ，可凭据试验需要配置试验附具 ，进行种种机构件的疲劳加载试验。
二、产品特点：
该试验系统的作动器是AG旗舰厅官网公司研制的新型伺服直线作动器 ，具有以下显著特点：
作动器接纳单位化、�？榛杓� ，使作动器从结构到性能完全抵达外洋同类产品的水平 ，设计理念与外洋同类产品完全等同。
活塞杆外貌渗氮处理 ，二次高温喷涂磨制 ，并接纳特殊工艺进行高光洁度处理。支撑接纳多级非金属柔性支撑 ，从而大大降低了启动摩擦力 ，并具有一定的侧向承载能力 ，耐磨性能很好 ，具有优质的低速性能 ，较古板设计相比 ，其动态性能大大提高。
作动器内部接纳多级密封 ，密封元件接纳进口德国伺服作动器专用高速密封元件 ，耐高温耐摩擦 ，具有高速不烧结自润滑的特点 ，极大地提高了密封性能。
三、技术参数：
技术名称 | 技术参数 |
产品型号 | CTS-MF50 | CTS-MF100 | CTS-MF250 | CTS-MF500 | CTS-MF1000 |
最大静态试验力（kN） | ±50 | ±100 | ±250 | ±500 | ±1000 |
静态力值示值精度 | ±1% |
最大动态试验力（kN） | ±50 | ±100 | ±250 | ±500 | ±1000 |
作动器最大振幅 | ±150mm示值精度±1%Fn（凭据试验要求定制） |
试验频率规模 | 0.01—100Hz |
主要试验波形 | 正弦波、方波、三角波、斜波、组合波等 |
控制方法 | 全自动位移、荷载控制 ，各模式之间可平滑切换 |
