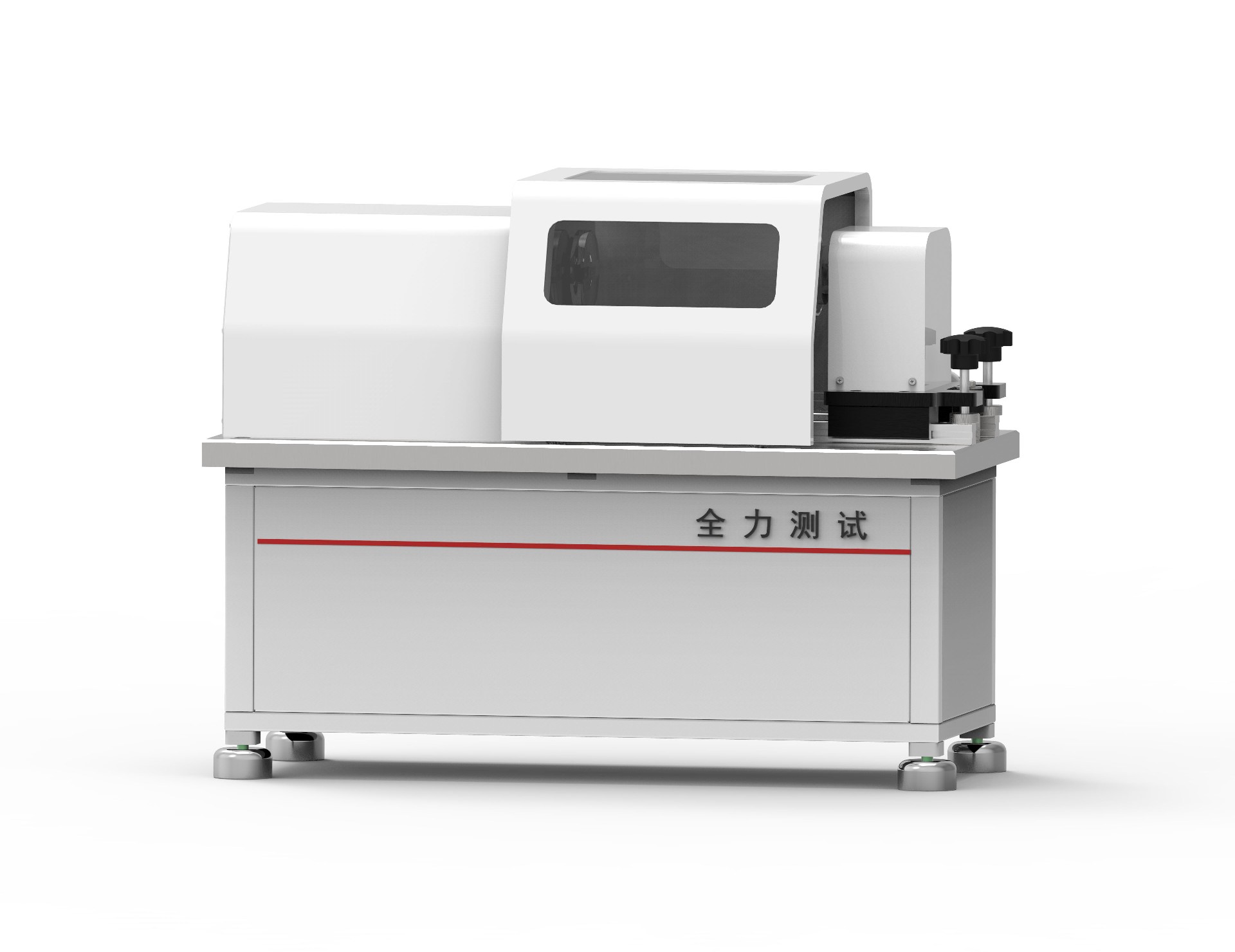

CTS-T系列微机控制质料扭转试验机
一、产品概述：
CTS-T系列微机控制扭转试验机适用于金属质料、非金属质料、复合质料以及构件的扭转性能测试试验。
可凭据国家标准《GB/T10128-2007金属室温扭转试验要领》进行试验和提供数据。主要适用于计量质检；汽车、传动机械、螺栓紧固件、冶金钢铁、机械制、民用航空、高等院校、科研实验所、建材陶瓷其它行业的力学实验室。
二、适用标准：
JB/T9370—2015《扭转试验机技术条件》
GB10128—2010《金属质料 室温扭转试验要领》
JJG269-2006《扭转试验机检定规程》
用户也可以提供相关的技术标准，凭据用户提供的标准实现试验方法的控制以及相关数据收罗及处理。
三、主机介绍：
1、主机：接纳卧式结构，由传动部分、夹头座、机身、控制器、盘算机及其软件等组成，电机和减速器发动夹具旋转，是对试样进行扭转试验；夹头座和高精度双向扭矩传感器牢固在一起，可以沿导轨左右移动；主体结构接纳框架结构，以包管整机的刚性和同轴度、使用寿命等。试样的装置、拆卸便当、快捷。
2、导轨：夹头的运动端接纳精密直线导轨，直线导轨蒙受扭矩，并能调解操作空间，扭转历程中移动端夹具可以沿导轨自由移动，具有高刚性高精度；
3、传动系统：接纳摆线针轮减速器传动，包管传动的均匀、稳定及传动精度，横向空间规模内任意手动调理。
4、FTS7.0精密测试系统：
1) 自动清零：主控盘算机接到试验开始指令，丈量系统便自动清零；
2) 测试历程：试验历程及丈量、显示、剖析等均由微机完成
3) 试验软件：中文Windows 10用户界面，菜单提示、鼠标选择操作简单便当。
4) 显示方法：数据和曲线随试验历程动态显示；
5) 结果再现：试验结果可任意存取，可对数据曲线再剖析；
6) 曲线遍历：试验完成后,可用鼠标找出试验曲线逐点的力值和变形数据，求取种种质料的试验参数便当实用；
7) 结果比照：多个试样特性曲线可用差别颜色迭加、再现、局部放大,实现一组试样的剖析比较；
8) 批量试验：对参数相同的试样,一次设定后可顺次完成一批试样的试验；
9) 试验报告：试验数据自动处理和显示，并打印出实验日期、编号、材质、扭转等切合国家标准的实验报告，可按用户要求的花样对试验报告进行编程和打��；
10) 过载�；ぃ壕哂泄乇；すπВ撼畲蟾汉�3-10％时自动�；�，电子、机械两级�；�，有效避免过载对传感器的伤害；
11) 自动诊断：系统具有自动诊断功效，准时对丈量系统、驱动系统进行过压、过流、超温等检查，泛起异常情况，即自动�；�，实施�；�；
12) 自动存盘：试验数据和测试条件自动存盘，杜绝因突然断电或忘记存盘引起的数据丧失；
13) 可在实验机的操作面板上进行实验所许的种种操作，也可在连机的盘算机进行相应的操作；
14) 具有扭转力值和扭转角自动跟踪丈量和加荷速度指示及峰值坚持等功效。
15) 独立的FTS7.0数字式数据收罗处理系统，也可接纳盘算机控制、收罗、剖析和处理试验数据。试验数据和曲线随试验历程动态显示。丈量控制系统全数字丈量控制器接纳目前最先进的技术�；贔PGA（高密度现场可编程门阵列）的DSP（数字信号处理）技术。其特点是高速处理能力，超低噪声，高抗滋扰，高采样频率，自由移动事情台，可适用种种差别长度的试样；
16) 预装Windows10操作系统下FTS7.0扭转试验机软件包，可凭据国家标准或用户提供的标准进行试验，同时也满足ASTM、DIN、JIS、ISO、EN等标准。
17) 控制模式接纳智能专家设置系统，用户可以凭据自己的实际要求体例试验历程控制方法，自动完成试验。
18) 试验数据接纳数据库治理方法，便于盘问和维护。
5、宁静�；は低常汗乇；ぁ⒐缌鳌⒐缪埂⑶费埂⒊佟⒁斐５榷嘀直；�。
四、技术参数：
技术名称 | 技术参数 | |||
产品型号 | CTS-T500 | CTS-T1000 | CTS-T2000 | CTS-T5000 |
试验机级别 | 0.5级 | |||
最大扭矩（N.m） | 500 | 1000 | 2000 | 5000 |
扭矩丈量规模 | 最大扭矩的1-100%FS | |||
扭矩丈量精度 | 示值相对误差≤±0.5% | |||
最大扭角规模 | 0～365000° | |||
扭角显示精度 | ≤±0.2° | |||
主动夹头转速 | 0.1-1000° | |||
扭转偏向 | 正、反双向 | |||
有效试验空间（mm） | 500 | |||
技术名称 | 技术参数 | |||
产品型号 | CTS-T10000 | CTS-T20000 | CTS-T50000 | CTS-T100000 |
试验机级别 | 0.5级 | |||
最大扭矩（N.m） | 10000 | 20000 | 50000 | 100000 |
扭矩丈量规模 | 最大扭矩的2-100%FS | |||
扭矩丈量精度 | 示值相对误差≤±1% | |||
最大扭角规模 | 0～±3600°（±3600°规模内任意设置） | |||
扭角显示精度 | ≤±0.2° | |||
主动夹头转速 | 0-90° | |||
扭转偏向 | 正、反双向 | |||
有效试验空间（mm） | 600（可凭据试验要求定制） | |||
