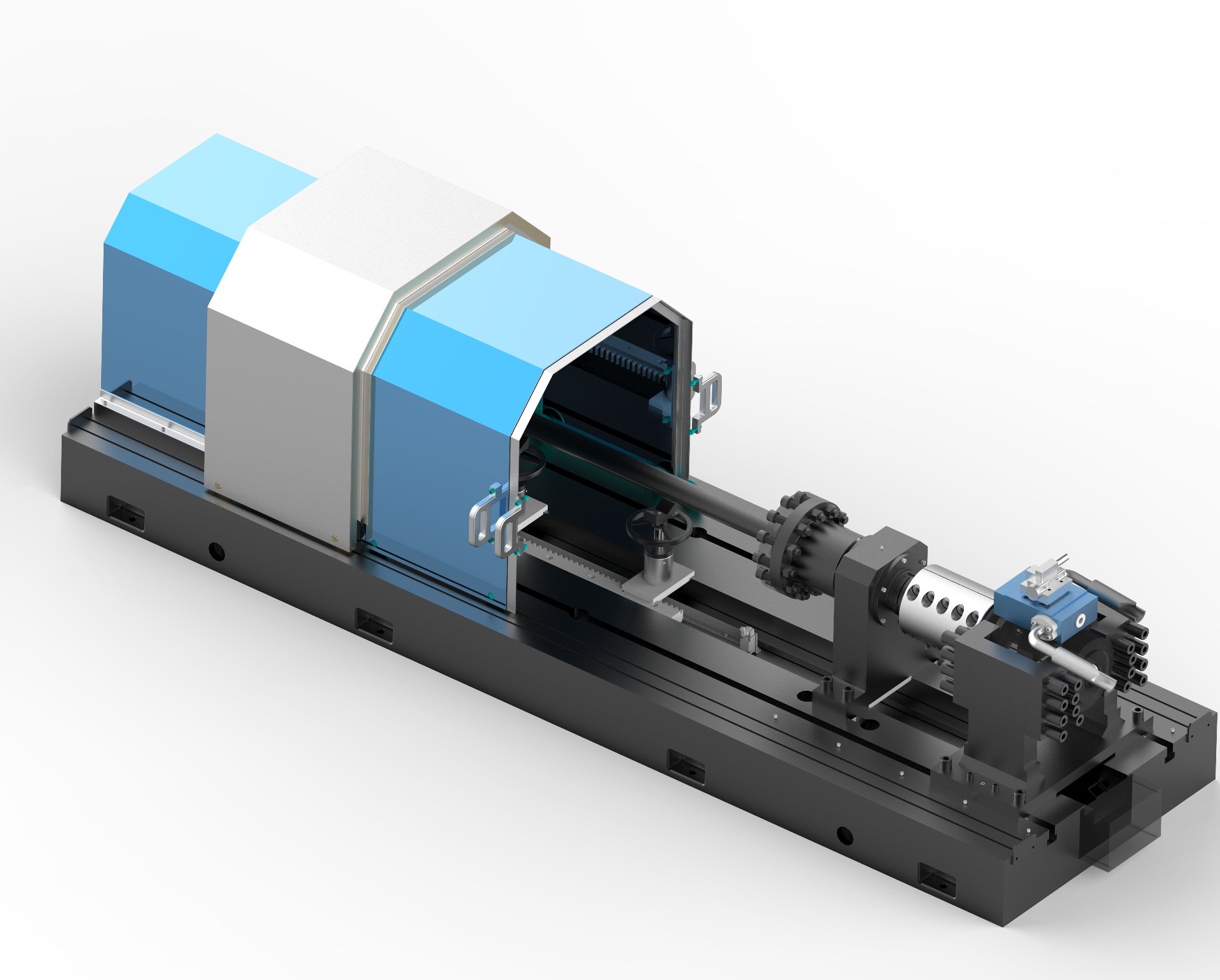

CTS-TF系列微机控制电液伺服扭转疲劳试验机
一、产品概述：
试验系统接纳平台结构，可用种种汽车传动轴、半轴的扭转疲劳试验和静态特性试验，等速万向节传动轴总成、种种高强度扭杆、种种连轴器、缓震器的高速动态试验，汽车外球节总成耐久性能、汽车转向器总成耐久性能与静态特性等试验。
二、产品制造和检验标准：
GB/T 2611-2007 《试验机通用技术要求》
JJG 139-2014 《拉力、压力和万能试验机》
GB/T 3075-2008 《金属质料 疲劳试验 轴向力控制要领》
GB/T 7732-2008《金属质料 外貌裂纹拉伸试样断裂韧度试验要领》
GB/T 6398-2017 《金属质料 疲劳试验 疲劳裂纹扩展试验要领》
三、技术参数：
技术名称 | 技术参数 | ||||
产品型号 | CTS-TF500 | CTS-TF1000 | CTS-TF2000 | CTS-TF5000 | CTS-TF8000 |
最大扭矩（Nm） | 500 | 1000 | 2000 | 5000 | 8000 |
扭矩丈量规模 | 最大扭矩的2-100%FS | ||||
扭矩丈量精度 | 示值相对误差≤±0.5% | 示值相对误差≤±1% | |||
最大扭角显示规模 | ±45° | ||||
扭角显示精度 | ±0.5% | ||||
试验频率（Hz） | 0.01-20 | ||||
主要试验波形 | 正弦波、三角波、方波、斜波等 | ||||
试验长度调理规模 | 300-2500（凭据试验要求设定） | ||||
技术参数：
技术名称 | 技术参数 | ||||
产品型号 | CTS-TF16000 | CTS-TF32000 | CTS-TF50000 | CTS-TF80000 | |
最大扭矩（Nm） | 16000 | 32000 | 50000 | 80000 | |
扭矩丈量规模 | 最大扭矩的2-100%FS | ||||
扭矩丈量精度 | 示值相对误差≤±0.5% | 示值相对误差≤±1% | |||
最大扭角显示规模 | ±45°（可特殊设定） | ||||
扭角显示精度 | ±0.5% | ||||
试验频率（Hz） | 0.01-20 | ||||
主要试验波形 | 正弦波、三角波、方波、斜波等 | ||||
试验长度调理规模 | 300-2500（凭据试验要求设定） | ||||
