AG旗舰厅官网测试动态疲劳试验机金属质料疲劳极限试验 ，是通过模拟结构或部件的实际事情情况 ，在试验室内测定质料的疲劳曲线 ，用以预计结构或部件的疲劳特性。
一般该类试验周期较长 ，所需设备比较庞大 ，可是由于一般的力学试验如静力拉伸、硬度和攻击试验 ，都不可够提供质料在重复交变载荷作用下的性能 ，因此关于重要的零构件进行疲劳试验是必须的。
单点疲劳试验法适用于金属质料构件在室温、高温或腐化空气中旋转弯曲载荷条件下服役的情况。
试验设备：弯曲疲劳试验机、抗压试验机。

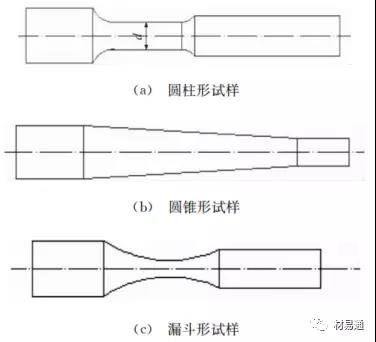

试样要求：（1）试样数量为8 ~ 10根；试样尺寸要求最小截面直径d一般取6 ，7.8 ，9mm ，偏差小于0.005d。
试验办法：（1）装置试样；（2施加载荷P（一般是凭据质料的抗拉强盘算出应该施加的载荷巨细P） ，第1根试样的最大应力约为σ1=（0.6 ~0.7）σb；(3)试样断裂后记下寿命N1 ，取下试样描绘疲劳断口的特征；(4)取另一试样使其最大应力σ2=（0.40 ~0.45）σb ，重复办法①到③测得疲劳寿命N2 ，若N2＜107次 ，则应降低应力再重复办法①到③ ，直至N2＞ 107次；(5)在σ1与σ2之间插入4个等差应力水平 ，划分为σ3 ，σ4 ，σ5 ，σ6 ，逐级递减进行以上试验 ，相应的寿命划分为N3 ，N4 ，N5 ，N6。
数据处理：当N6＜107次 ，疲劳极限在σ2与σ6之间 ，这时取σ7=1/2（σ2+σ6）再进行试验；当N6＞107次 ，取σ7=1/2（σ5+σ6）再进行试验。
