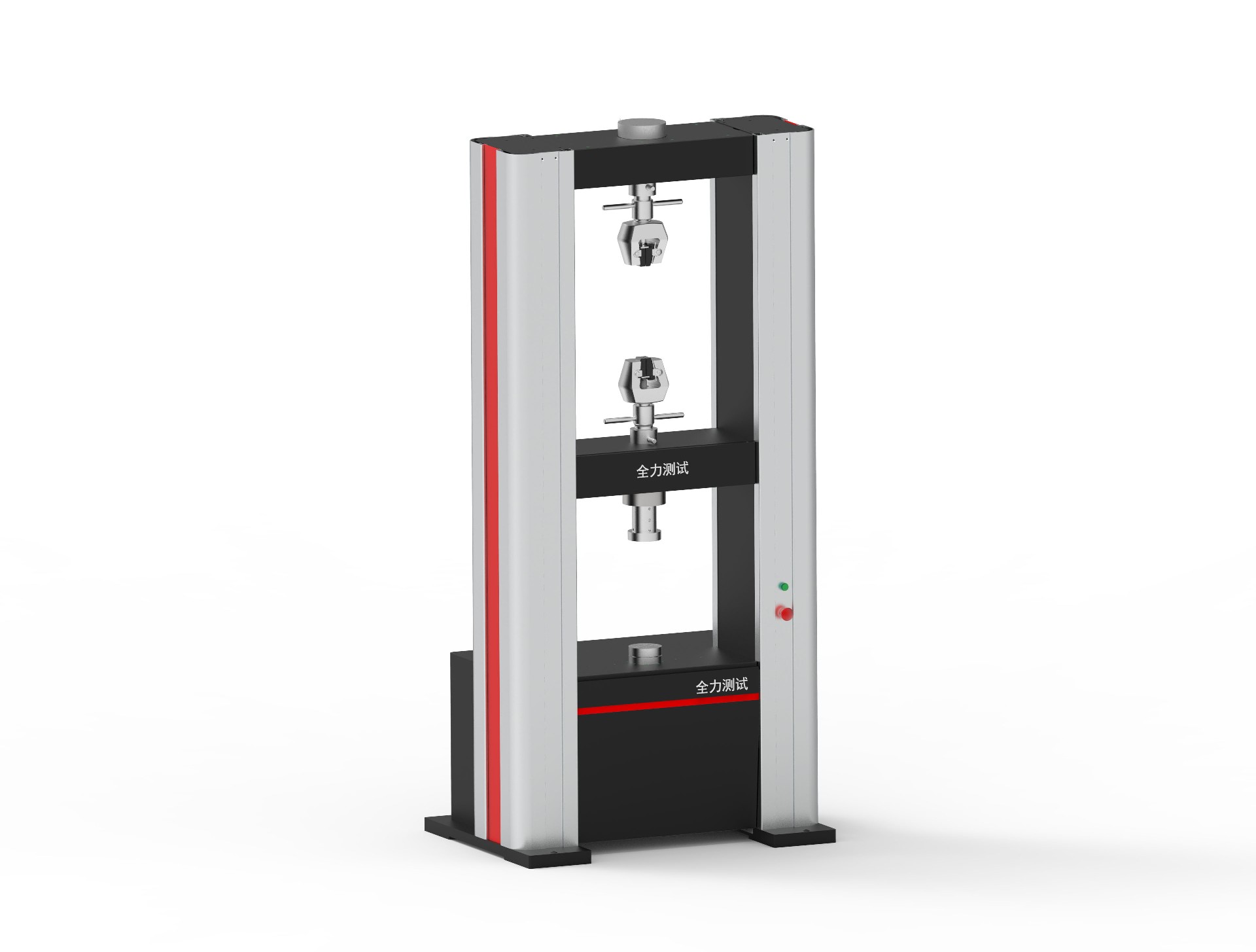

WDW-100E微机控制电子万能试验机
一、产品概述：
微机控制电子式万能试验机主要用于金属和非金属质料的拉伸、压缩等试验。适用于钢铁冶金、建工建材、航空航天、质量监督、教学科研单位等领域。
试验数据处理切合GB/T 228.1-2021《金属质料 拉伸试验 第1部分：室温试验要领》丈量RP、Rt、ReH、ReL、Rm、E、A、At、Agt、Z等性能试验要求。
接纳双空间门式结构，上空间拉伸，下空间压缩、弯曲（可凭据用户需求更换试验空间）。横梁无级升降。传动部分接纳圆弧同步齿形带，丝杠副传动，传动平稳，噪音低。特别设计的同步齿形带减速系统和精密滚珠丝杠副发动试验机的移动横梁运动，实现了无间隙传动。
二、产品特点：
1、 主机结构
单传感器、双空间结构，由上横梁、中横梁、事情台及事情台通过两副滚珠丝杠组成框架结构，包管了框架架构的刚度。
2、 主要部件
优化设计上横梁、中横梁、事情台结构增加了相应的刚度，且配以无间隙精密磨制滚珠丝杠传动，提高了传动效率和位移精度，从而包管了试验机的准确度和耐久性。
3、 载荷丈量
接纳进口高精度、高稳定性轮辐式拉压应变传感器，包管试验力精度；可扩展增加多个传感器，实现试验力更宽规模的丈量。
4、 传动系统
接纳进口全数字式交流伺服系统，控制高精度、高响应频率的交流伺服电机，包管传动系统的效率高、噪音低、传动平稳。
5、 试验附具
通过夹具转接装置可以配置多种试验附具满足种种质料的测试要求。
6、 试验�；�
具有完善的限位�；すπА⒐毓鞅；ぁ⑹匝槎狭炎远；裙π�，操作宁静可靠。
三、产品的制造和检验标准：
GB/T 16491-2022《电子万能试验机》
GB/T 2611-2022 《试验机通用技术要求》
JJG 139-2014 《拉力、压力和万能试验机》
JJG 475-2008 《电子式万能试验机检定规程》
GB/T 16825.1《静单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准》。
GB/T 22066-2008《静力单轴试验机盘算机数据收罗系统的评定》
四、标准配置：
拉伸夹具1套、压缩夹具1套、 弯曲夹具1套
五、拓展配置：
全自动引伸计、大变形引伸计、专用附具、情况试验箱等
六、技术参数：
技术名称 | 技术参数 | |
产品型号 | WDW-100E | |
试验机级别 | 0.5级 | |
主机参数 | 试验宽度（mm） | 600 |
拉伸行程（mm） | 600 | |
压缩行程（mm） | 600 | |
伺服主机功率（kW） | 1.5 | |
主机外形尺寸（mm） | 1010×750×2200 | |
主机重量（kg） | 1100 | |
力值丈量 参数 | 最大试验力（N） | 100000 |
试验力丈量规模 | 最大试验力的0.4%-100% | |
试验力示值相对误差 | ±0.5% | |
试验力区分力 | 1/500000 FN | |
位移丈量 参数 | 位移区分力（mm） | 0.001 |
横梁位移示值相对误差 | ±0.5% | |
变形丈量 参数 | 变形丈量规模 | 0.2%-100% FN |
变形丈量精度 | ±0.5% | |
变形示值区分率 | 最大变形量的1/±1000000 | |
变形丈量系统（mm） | 标距50，变形10 | |
控制参数 | 横梁速度调理规模（mm/min） | 0.001-500 |
满载试验速度调理规模（mm/min） | 0.001-500 | |
力控速率调理规模 | 速率＜0.05% FN/s时，为设定值的±1%以内；速率≥0.05% FN /s时，为设定值的±0.5%以内。 | |
变形速率调理规模 | 变形速率控制精度：速率＜0.05% FN/s时，为设定值的±1%以内；速率≥0.05% FN/s时，为设定值的±0.5%以内 | |
位移速率控制精度 | 速率＜0.01mm/min时，为设定值的±1%以内；速率≥0.01mm/min时，为设定值的±0.2%以内。 | |
恒力、恒位移、恒变形控制规模 | 0.5%~100% FN | |
恒力、恒位移、恒变形控制精度 | 设定值≥10% FN时，为设定值的±0.1%以内； 速率＜10%FN时，为设定值的±1%以内 | |
