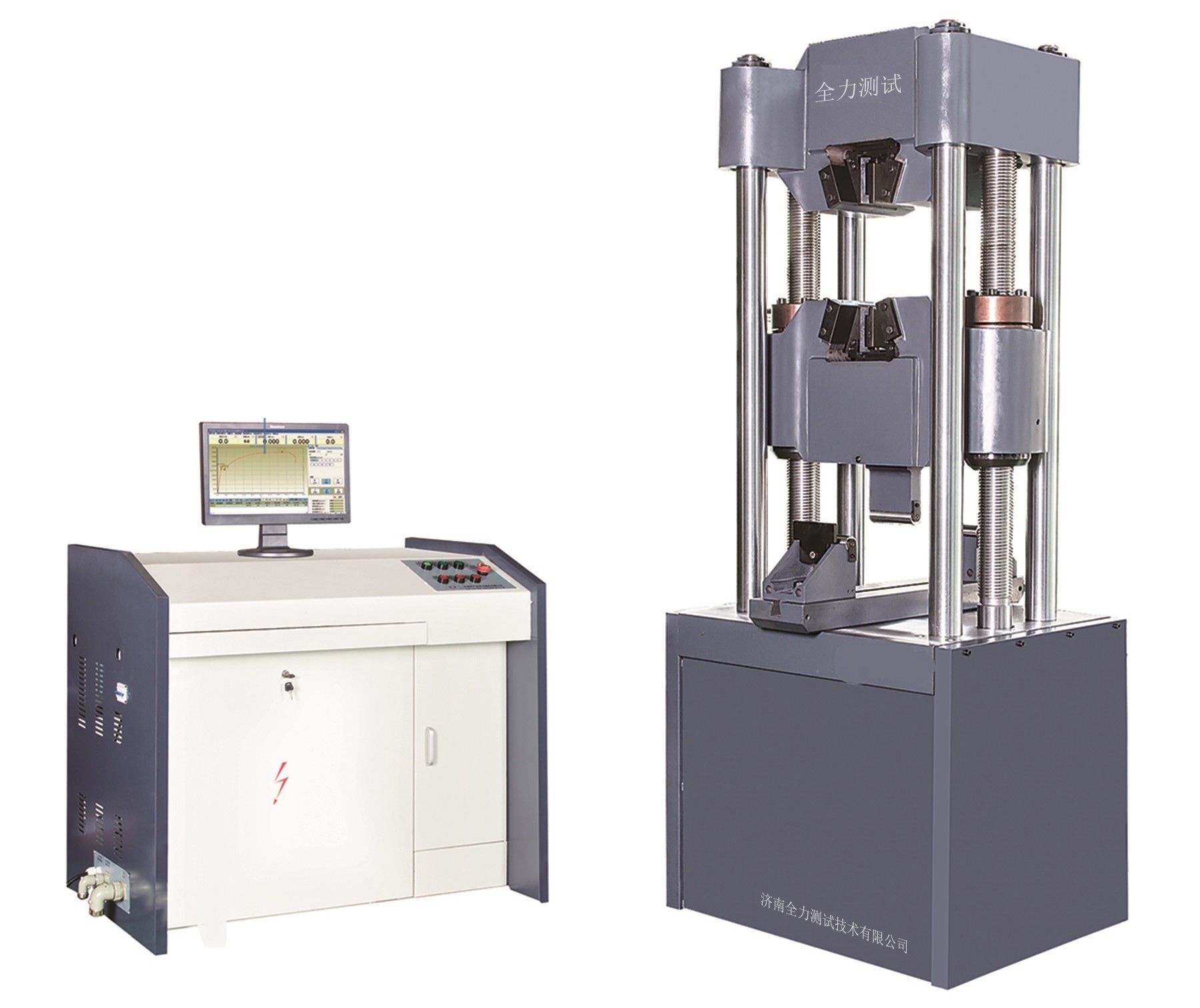

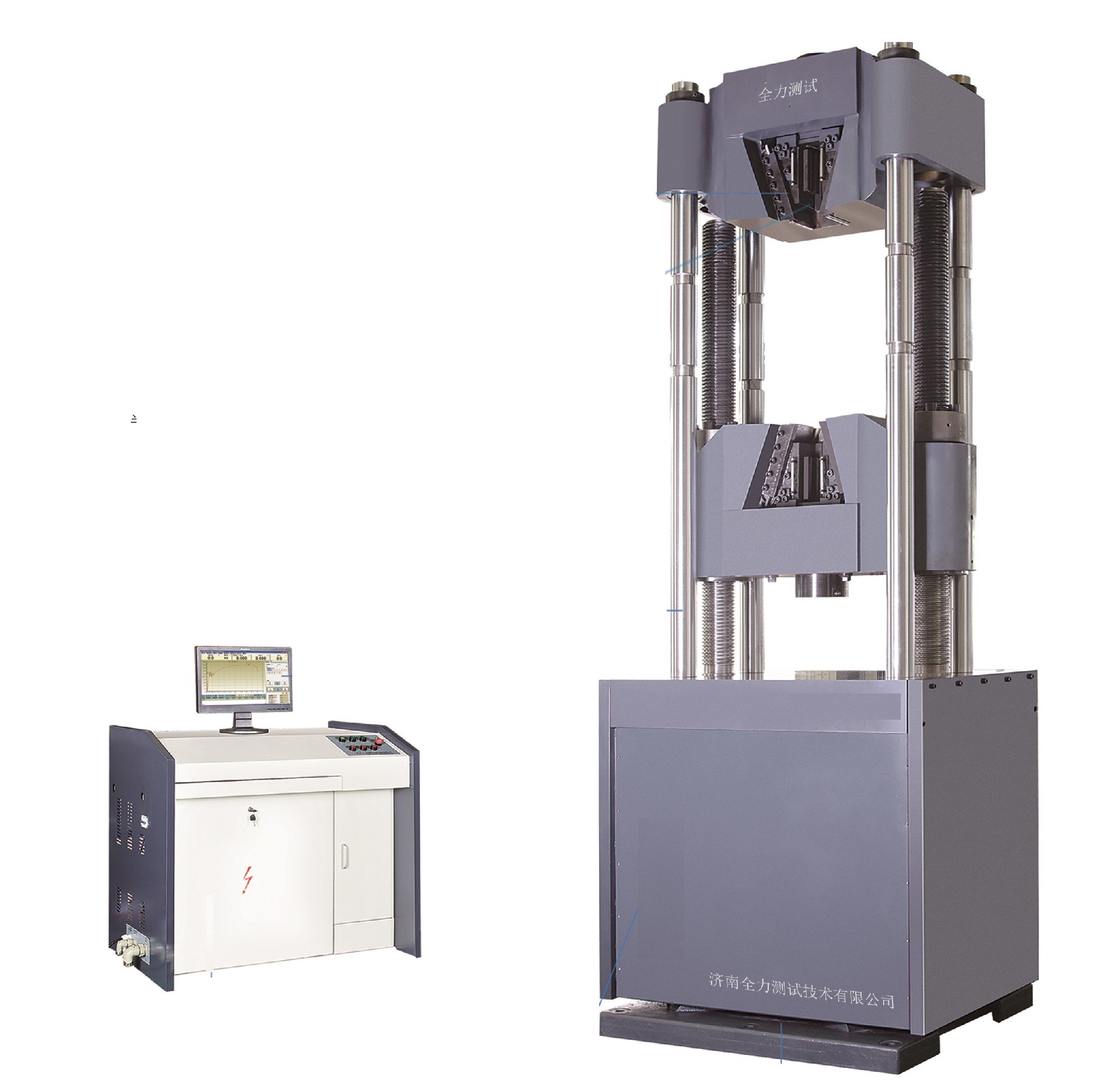

CTS-H系列微机控制电液伺服液压万能试验机
一、产品概述:
CTS-H系列微机控制电液伺服液压万能试验机，主要用于金属、非金属的拉伸、压缩、弯曲、剪切等试验 。增加附具和工装可以对水泥、混凝土、木材、橡胶及其制品进行试验 。试验操作和数据处理切合GB/T228.1-2021《金属质料拉伸试验第1部分：室温试验要领》的要求 。
二、产品特点:
1、 主机接纳油缸下置式结构，拉伸试验空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和事情台之间 。
2、 下横梁升降接纳电机经减速器转动发动横梁升降 。
三、技术参数:
技术名称 | 技术参数 | |||
产品型号 | CTS-H300 | CTS-H600 | CTS-H1000 | CTS-H2000 |
试验机级别 | 0.5级/1级 | |||
最大试验力（kN） | 300 | 600 | 1000 | 2000 |
试验力丈量规模 | 最大试验力的2%-100% | |||
试验力示值相对误差 | ±0.5%/±1% | |||
试验力区分力 | 1/500000FS | |||
变形丈量精度 | ±0.5%/±1% | |||
变形丈量系统（标距mm/变形mm） | 50/10（可选其他） | |||
有效拉伸空间（mm） | 600 | 650 | 710 | 650 |
有效压缩空间（mm） | 530 | 570 | 650 | 550 |
扁式样夹持厚度（mm） | 200 | |||
活塞最大行程（mm） | 0-15 | 0-30 | 0-50 | 0-70 |
圆式样夹持直径（mm） | φ10-φ30 | φ13-φ40 | φ13-φ60 | φ15-φ70 |
上下压盘尺寸（mm） | φ160 | φ160 | 204X204 | 300X300 |
立柱 | 4立柱2丝杠 | 4立柱2丝杠 | 4立柱2丝杠 | 4立柱2丝杠 |
总功率（kW） | 2 | 2 | 2.5 | 3 |
电源 | 三相五线制380V±10%/50Hz | |||
产品重量（kg） | 1600 | 1800 | 2800 | 8000 |
主机外形尺寸（长×宽×高）（mm） | 740×620×2058 | 760×620×2170 | 850×665×2380 | 1000×980×2980 |
